应用案例
项目背景简介
近些年来，随着金属3D打印产业的蓬勃发展，更多企业需要面临粉尘管理的严峻挑战。特别是铝、镁、钛等高活性金属粉尘，在3D打印及其后处理过程中，极易在空气中弥漫形成粉尘云，构成潜在的爆炸威胁。3D打印领域属于新兴行业，尚未形成一套完善成熟的安全操作规程，现行的生产过程中潜藏着众多粉尘相关的安全隐患。博乐体育网页，凭借其在粉尘防爆领域近二十年的深耕细作，针对3D打印行业粉尘处理的难点、痛点问题，先后研发并推出了超过三十多种安全防爆配套设备。公司始终坚守环境、社会及治理（ESG）的可持续发展原则，致力于在行业内推广和提升安全标准，将3D打印防爆安全的理念深植于行业实践之中。
西安空天机电智能制造有限公司（以下简称：西空智造），作为国家重点研发计划的领军企业，长期致力于增材制造技术的智能化应用。随着公司在增材制造领域的持续深耕，3D打印后处理环节的打磨抛光、去支撑需求日益增长。为了应对传统打磨除尘过程中的安全风险，西空智造采用了博乐体育网页公司的全套金属打磨防爆除尘系统解决方案。该系统结合了干法防爆除尘+可靠惰化措施处理的相关技术，设计中严格遵循防爆领域的法规要求，旨在实现高效除尘的同时，确保粉尘爆炸风险的有效控制。这套金属打磨防爆除尘系统的引入，不仅彰显了西空智造对生产安全、环保的高度重视，也体现了其对技术创新的持续追求。
铝、镁、钛金属
打磨防爆除尘系统的重要性
金属3D打印后处理打磨抛光、去支撑过程中产生的粉尘颗粒极其细小，粒径范围在0.1至10微米之间，部分粉尘甚至达到了纳米级别，细小的粉尘扩散性强，容易弥漫在操作空间中形成粉尘云，产生爆炸环境。尤其是铝、镁、钛等金属粉尘，其化学活性极高，对热源、明火、静电或化学反应极为敏感，一旦操作不慎，容易引发燃烧甚至爆炸，造成严重的安全事故，其危险性不容忽视。2024年1月20日，江苏省常州市一企业发生粉尘爆炸事故，造成了8人死亡和8人受伤的惨剧，为相关从业者再次敲响了警钟，粉尘爆炸的潜在风险必须得到高度重视。
此外，金属粉尘的潜在威胁远不止于生产安全层面，操作人员防护的不到位，还可能触发尘肺病等职业性疾病，对人体健康构成隐匿的风险。在生产环节，细小粉尘颗粒也具有强烈的黏性，容易附着在设备及零件表面，这不仅会加速设备的磨损过程，还有可能触发电器元件的短路，从而缩短设备的使用寿命。从环境角度来看，工业粉尘的逃逸不仅威胁到周围居民的呼吸健康，还可能触犯大气污染的法律法规。因此，采用安全高效环保的粉尘应对设施与应对方法，实现金属粉尘的有效管理和控制，不仅是对生产安全的负责，也是对人类健康和环境可持续性的一种承诺。
打磨防爆除尘系统的
关键技术
为了应对金属3D打印后处理打磨抛光中的粉尘问题，结合西空智造的特定需求，博乐体育网页研发配置了滤筒型打磨防爆除尘系统，该系统采用模块化设计，系统使用了多套打磨平台与集中式干式防爆滤筒除尘器，并配置了可靠惰化措施TDF-50EX防爆惰化加粉机，实现打磨粉尘安全、高效、环保的过滤回收。

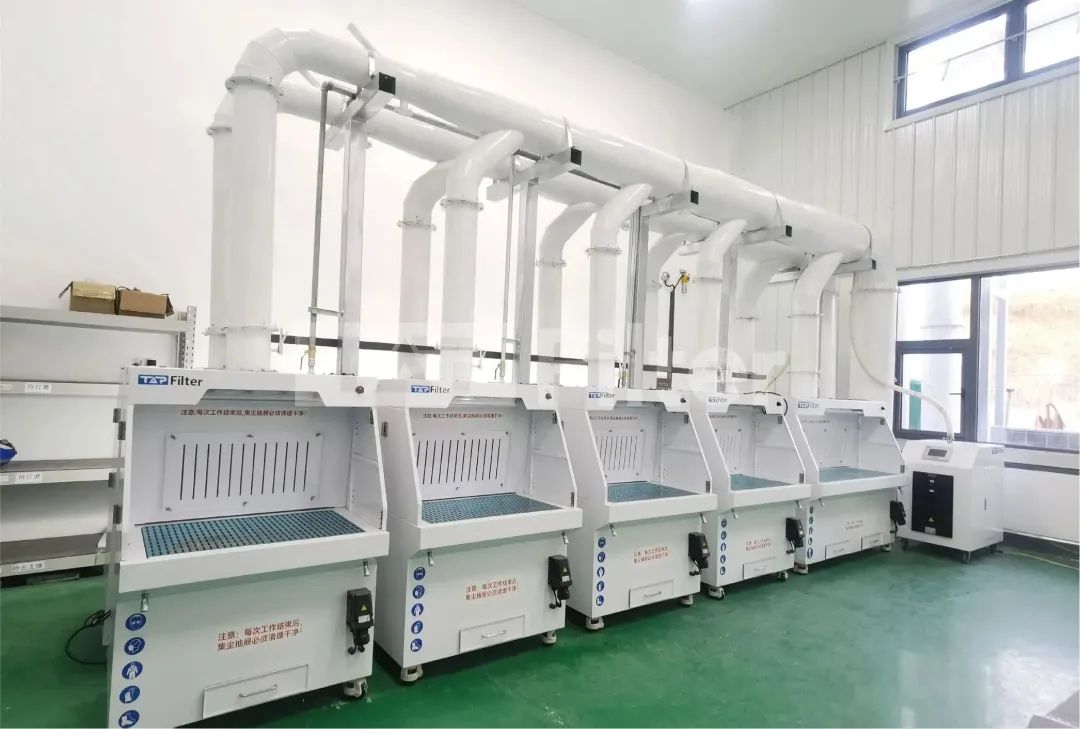

1、打磨平台设计特点
1）采用下吸风+侧吸的方式，对产生的打磨粉尘进行多通道、高效率、及时净化处理。
2）打磨台下方孔板设计，抽屉式结构便于大颗粒残渣的收集与清理。
3）打磨台配有供气接口、供电防爆插接装置和防爆照明灯。
4）打磨台整体采用静电喷涂工艺进行表面处理，高防腐、漂亮美观。

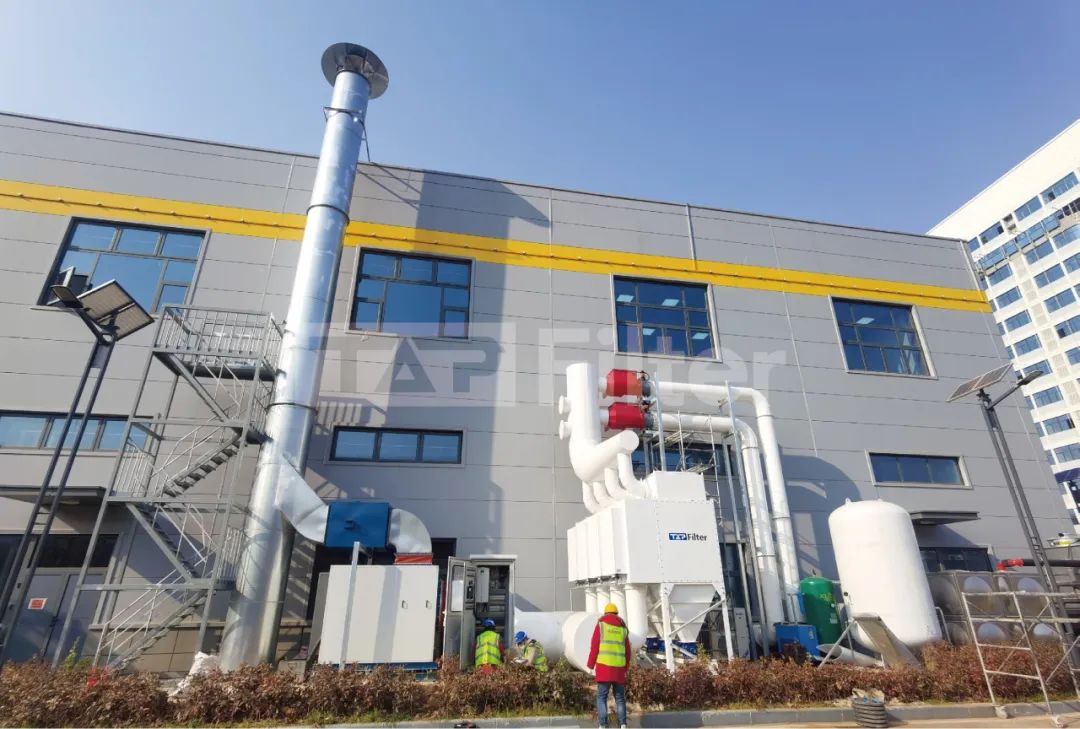

2、除尘器设计特点
1）采用防爆变频风机，具有60000m³/h的大风量设计，确保每个打磨工作台具有强大吸力的同时实现低能耗。
2）采用上进风的沉流式结构，提高了除尘器的粉尘处理能力。
3）采用PTFE覆膜抗静电滤筒，实现高达99.95%的过滤效率，确保粉尘的高效过滤和防爆。
4）整体排放浓度低于10mg/m³，符合环境保护要求。
5）滤筒结构水平安装，便于维护和更换，无需专用工具。
6）箱体采用不小于4mm优质冷轧钢板制作，小模块折弯结构体螺接拼装，无大面积焊接，大幅度提升结构强度，满足设备抗爆性能要求。
7）除尘器整体采用静电喷涂工艺进行表面处理，高防腐、漂亮美观。
3、防爆系统配置
1）采用防爆隔离阀，爆炸时及时阻断管路，防止爆炸火焰和压力波损害到室内其他设备设施。
2）采用可靠惰化措施TDF-50EX防爆惰化加粉机向管道及除尘器内部加惰化粉末，在设备运行时混入含尘气流中，降低燃烧、爆炸的风险。
3）采用锁气泄灰阀连续卸灰，并配套粉尘防爆电机。65°大倾角灰斗设计，避免除尘器内部积粉。
4）配有抗静电滤筒、顶部泄爆片等装置，除尘器整体还进行各部位的抗静电跨接，最终确保除尘器各部位接地电阻均小于10Ω。
4、电气安全设计
1）电控系统采用了西门子PLC、ABB变频器和施耐德电气元器件，保证了系统的长期稳定运行。
2）电气系统有短路保护、接地保护、漏电保护、过电流保护、欠压保护、失压保护、过压保护等功能。
5、系统的扩展性
1）打磨平台互相独立，管路接口等操作灵活，整体模块化设计，方便系统的布局、升级与扩展。
2）除尘器负载容量和主管路预留增加安装接口，以便满足未来的扩展需求。

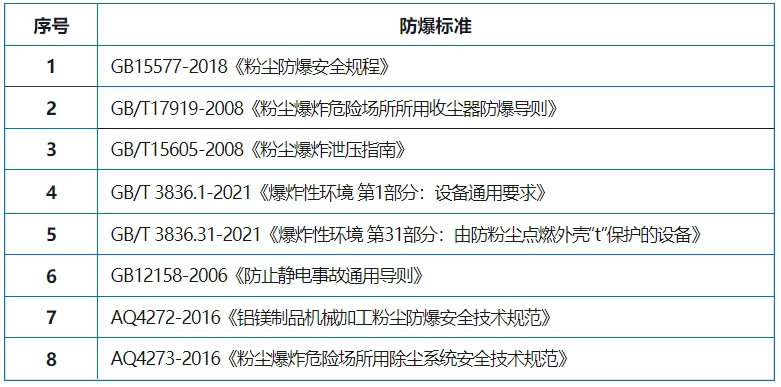

6、防爆及除尘设计及施工规范
1） 除尘系统安全性能符合 AQ/T 7009《机械制造企业安全生产标准化规范》。
2）整套系统采用防爆设计，所有防爆装置符合中国相关防爆规定。
打磨防爆除尘系统
在西空智造的应用实践

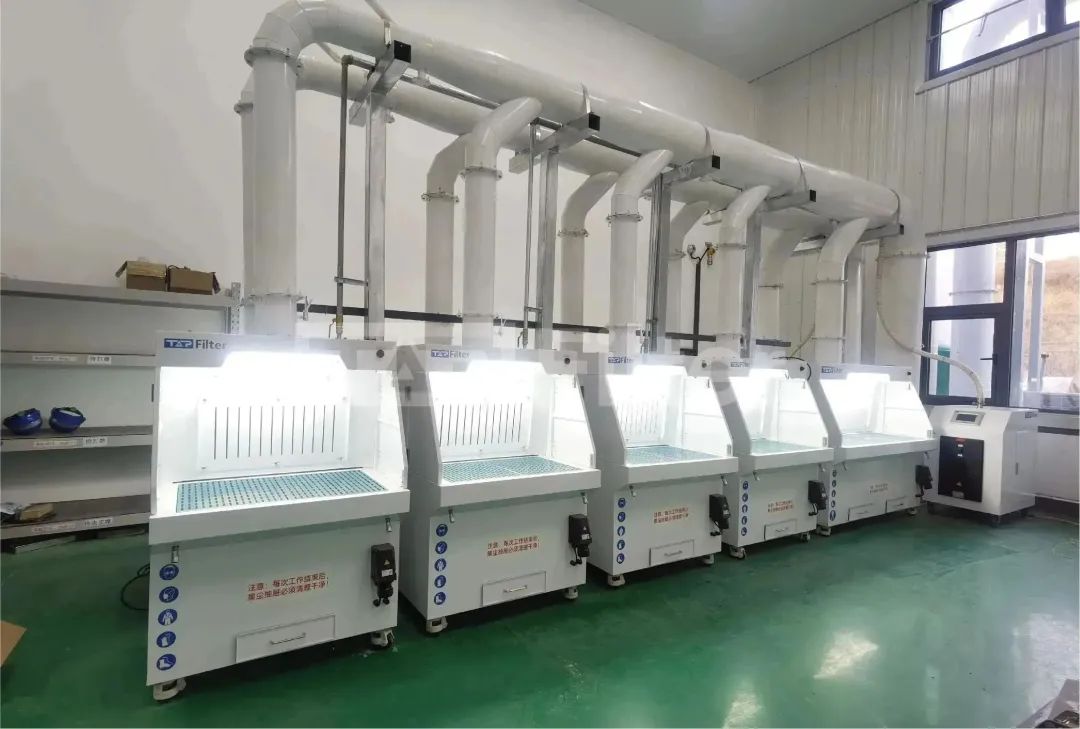

在西空智造的生产过程中，需要3D打印后处理的工件种类及数量繁多、形状尺寸各异，处理的铝、钛合金粉尘危险性高。博乐体育网页的打磨防爆除尘系统展现了其防爆安全的卓越性能，该系统确保所有打磨抛光工位均能满足高标准的除尘要求，并能够灵活适应不同尺寸工件的打磨需求。防爆风机配有消音箱，不仅确保了粉尘的高效处理，也为员工创造了安静舒适的工作环境。同时，一体化高效便捷的操作方式，也消除了粉尘对环境和员工健康的影响。在技术服务方面，博乐体育网页提供了全面的施工方案、施工计划、安装、调试、培训、长期运行跟踪和质量保证，确保了设备的高效运行。并承诺所有防爆设备符合中国相关防爆规定，除尘系统的排放符合环保排放规定。
西空智造与博乐体育网页的合作不仅提升了企业的生产安全标准，也为生产效率和员工福祉做出了重大贡献。目前，该打磨防爆除尘系统以其安全、高效、环保的特性成为了西空智造生产流程中不可或缺的一部分。在未来，博乐体育网页将继续与西空智造合作，共同面对工业制造领域的新挑战，共创安全、智能、绿色的工业新纪元。同时，我们也铭记那些因粉尘爆炸事故而造成的血淋淋的教训，安全永远是工业发展的首要前提，博乐体育网页的系统不仅满足了西空智造的当前需求，也为未来的发展提供了坚实的基础。
